应用领域：

大功率开关电源主变压器（如逆变电源、X光电源、激光电源、通讯设备电源、高频感应加热电源、UPS）

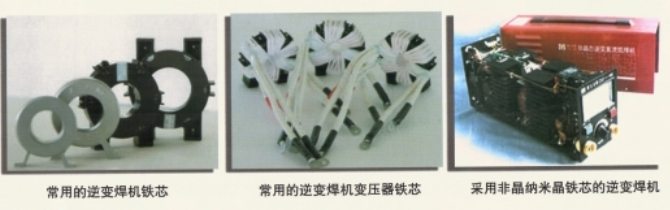

随着高频逆变技术的成熟，逆变电源体积小、重量轻、效率高的优势愈加明显。作为逆变焊机心脏的主变压器，由于工作频率提高到20KHz以上，传统的铁芯材料硅钢已不能满足在使用要求；铁氧体虽高频损耗较低，但因其饱和磁感应值（Bs）较低，铁芯的体积和重量仍较大，此外，铁氧体的居里温度较低，热稳定性差。铁基纳米晶材料具有优良的综合磁性能，集硅钢、坡磨合金、铁氧体的优点于一身，即高磁感、高导磁率、低损耗、及优异的温度稳定性，迅速成为逆变电源变压器铁芯的较佳选择。

性能特点：

用铁基纳米晶带材制造，具有高饱和磁感、高导磁率、高居里温度、低损耗。

铁及纳米晶合金的饱和磁感是铁氧体的3倍，同样体积的铁芯要比铁氧体输出功率大2倍，同时有更大的抗过载能力。其铁芯损耗在20KHz~50KHz的频率范围是铁氧体损耗的1/2~1/5。导磁率是铁氧体的10倍以上，因此激磁功率小，因而也减少了钢损。铁及纳米晶合金的居里温度是570oC，是铁氧体的3倍。

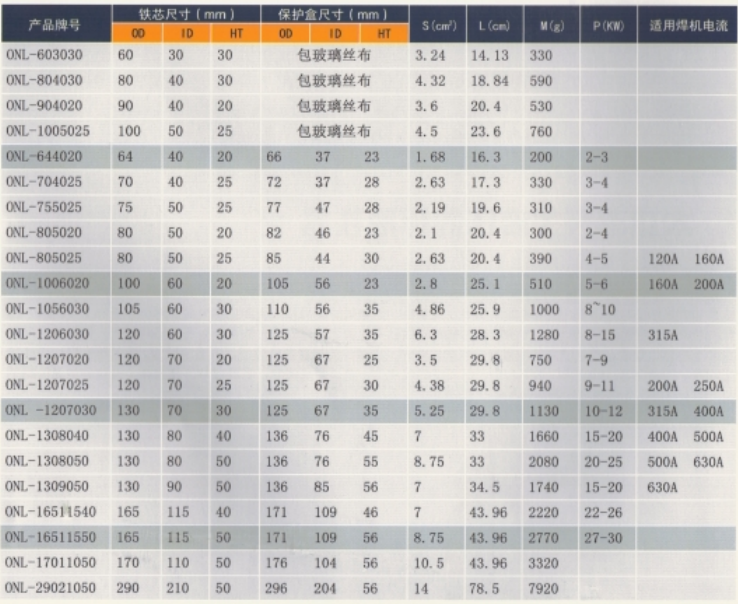

规格尺寸：

编号方法：ONL-ODIDHT，其中O-环形铁芯，N-纳米晶，L-低剩磁，OD-外径，ID-内径，HT-高度。

例如：NAC-ONL-1206030（简写为ONL-1206030）表示低剩磁的铁基纳米晶环形铁芯，外径、内径和高度分别为120、60、30mm。

表中符号说明：S-铁芯有效截面积，L-铁芯磁路长度，M-铁芯质量，P-20KHz下的使用功率。

注：可根据客户要求提供其他规格的铁芯

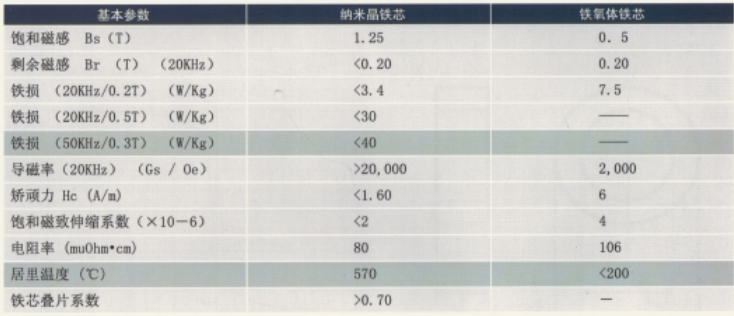

纳米铁基纳米晶铁芯与铁氧体铁芯基本磁性能对比
